程控自動液壓廂式壓濾機

【產品簡介】：一款利用渣漿泵壓力使得液體透過濾布出來的脫水設備，分為箱式壓濾機和板框壓濾機。

【處理能力】：20～1000 ㎡

【應用范圍】：鑫海板框過濾機可廣泛應用于醫藥、化工、標準件、制藥、冶金、非標螺絲、染料、食品、釀造、陶瓷、煉油、污水處理等環保行業。液壓廂式壓濾機使用范圍：適用于精礦過濾，尾礦過濾干排作業，產品粒度可達-500目。板框壓濾機使用范圍：（金、銀、銅、鐵、鋅）礦、稀土等粉礦脫水、尾礦壩處理。

【產品改進】：液壓廂式壓濾機塑鋼濾板精鑄成型，耐高溫、高壓，經久耐用；可編程控制，自動化作業。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點工作原理技術參數成功案例

優勢特點

設備性能穩定，自動化程度高、安全可靠、操作方便，可以實現反洗作業。

工作原理

程控自動液壓箱式壓濾機是一種間歇性固液分離設備，采用機、電一體化設計制造，結構合理，操作簡單方便；能實現濾板壓緊、保壓、濾板松開等各道工序。由廂式板、濾框板框式或由廂式板排列構成濾室，在進料泵的壓力作用下，將料漿送入濾室，通過過濾介質，將固體和液體分離。

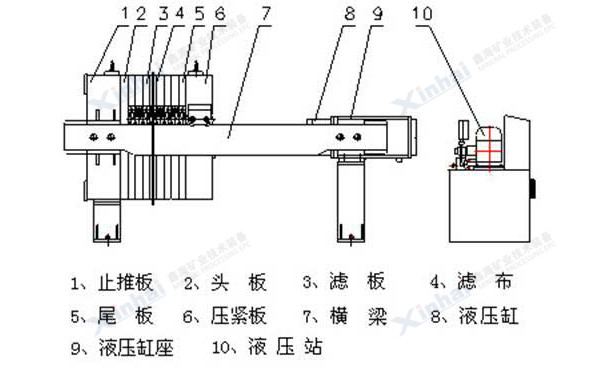

過濾機構由濾板、濾框、濾布、壓榨隔膜組成，濾板兩側由濾布包覆，需配置壓榨隔膜時，一組濾板由隔膜板和側板組成。

技術參數

型號	過濾面積 (M²)	濾室數量	濾板規格 (MM)	濾餅厚度 (MM)	濾室容積 (M³)	過濾壓力 (MPA)	外形尺寸 (MM)	電機功率 (kW)	重量 (kg)
XM/AZ 20/800U	20	20	800×800×60	30	0.287	0.5~1.6	3500×1350×1160	2.2	2750
XM/AZ 30/800U	30	30			0.453		4110×1350×1160		3130
XM/AZ 40/800U	40	40			0.605		4720×1350×1160		3420
XM/AZ 50/800U	50	50			0.756		5330×1350×1160		3700
XM/AZ 60/800U	60	60			0.907		5940×1350×1160		4110
XM/AZ 70/800U	70	70			1.059		6550×1350×1160		4400
XM/AZ 80/800U	80	80			1.21		7160×1350×1160		4740
XM/AZ 40/900U	40	32	900×900×60	30	0.59	0.5~1.6	4230×1480×1280	2.2	4500
XM/AZ 50/900U	50	40			0.75		4720×1480×1280		4800
XM/AZ 60/900U	60	47			0.88		5150×1480×1280		5100
XM/AZ 70/900U	70	63			1.19		6120×1480×1280		5700
XM/AZ 60/1000U	60	38	1000×1000×60	30	0.9	0.5~1.6	5450×1560×1360	2.2	7080
XM/AZ 80/1000U	80	50			1.19		6180×1560×1360		7830
XM/AZ 100/1000U	100	62			1.48		6910×1560×1360		8680
XM/AZ 120/1000U	120	75			1.8		7710×1560×1360		9250
XM/AZ 125/1250U	120	46	1250×1250×65	32	1.9	0.5~1.6	6500×1770×1620	4	10900
XM/AZ 150/1250U	150	58			2.41		7290×1770×1620		11800
XM/AZ 180/1250U	180	69			2.88		8020×1770×1620		12700
XM/AZ 200/1250U	200	77			3.22		8550×1770×1620		13300
XM/AZ 220/1250U	220	84			3.51		9010×1770×1620		13900
XM/AZ 250/1250U	250	95			3.98		9740×1770×1620		14800
XM/AZ 300/1500U	300	77	1500×1500×70	32	4.76	0.5~1.6	10040×2400×1800	5.5	26500
XM/AZ 320/1500U	320	83			5.14		10460×2400×1800		27190
XM/AZ 340/1500U	340	88			5.45		10820×2400×1800		27880
XM/AZ 350/1500U	350	90			5.58		10960×2400×1800		28230
XM/AZ 380/1500U	380	98			6.08		11530×2400×1800		29260
XM/AZ 400/1500U	400	103			6.39		11880×2400×1800		29950
XM/AZ 450/1500U	450	116			7.21		12810×2400×1800		31670
XM/AZ 500/1500U	500	128			7.96		13660×2400×1800		33390
XM/AZ 560/2000U	560	80	2000×2000×83	40	11.16	0.5~1.6	10600×2900×2450	11	56500
XM/AZ 600/2000U	600	86			12.01		12110×2900×2450		58000
XM/AZ 630/2000U	630	90			12.58		12440×2900×2450		59000
XM/AZ 670/2000U	670	96			13.43		12950×2900×2450		60500
XM/AZ 710/2000U	710	101			14.13		13370×2900×2450		62000
XM/AZ 750/2000U	750	107			14.98		13870×2900×2450		63300
XM/AZ 800/2000U	800	114			15.97		14460×2900×2450		65200
XM/AZ 850/2000U	850	121			16.96		15050×2900×2450		67000
XM/AZ 900/2000U	900	128			17.95		15640×2900×2450		69000
XM/AZ 950/2000U	950	135			18.94		16220×2900×2450		70600
XM/AZ 1000/2000U	1000	142			19.92		16810×2900×2450		72300
XM/AZ 1060/2000U	1060	151			21.2		17570×2900×2450		74500
XM/AZ 1120/2000U	1120	159			22.33		18240×2900×2450		76800
XM/AZ 1180/2000U	1180	168			23.61		19000×2900×2450		79000
