濕式溢流型球磨機

【產品簡介】：一款結構簡單、靠礦漿自流排礦的球磨機。

【處理能力】：0.17～170t/h

【應用范圍】：該種濕式溢流型球磨機常用于磨礦細度較細的礦石。

【產品改進】：濕式溢流型球磨機增加了慢速傳動系統，當球磨機啟動時，低速的慢速傳動先運轉，高速的主電機傳動系統后運轉，既節省了能耗，也減少對球磨機設備和電網系統的沖擊。

24小時服務熱線： 153-1182-6627

聯系客服

在線咨詢

在線留言

優勢特點 工作原理技術參數 成功案例

優勢特點

頂起裝置，便于檢修；

靜動壓軸承，運轉平穩可靠；

慢速傳動，便于檢修和啟動；

油霧潤滑裝置，保證大小齒輪潤滑可靠；

氣體離合器柔性啟動。

工作原理

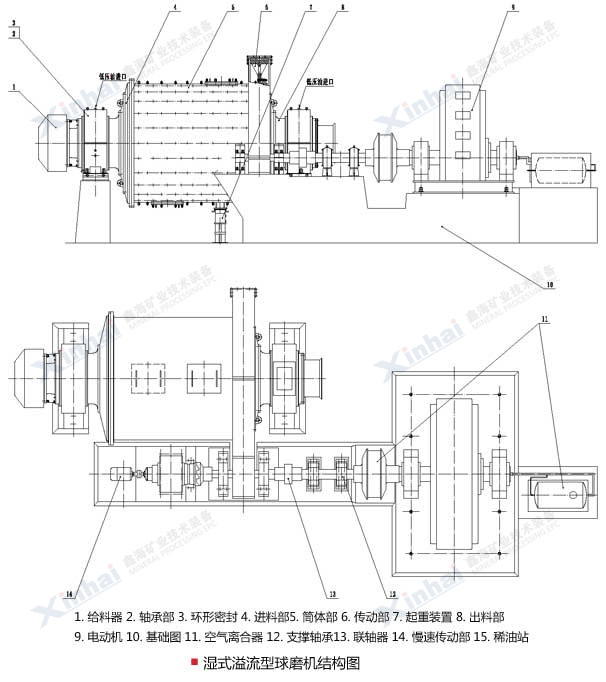

濕式溢流型球磨機主要部件是一個直徑較小而長度較大的筒體，由滾動軸承支承，通過傳動機械使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動，礦漿高出排礦端中空軸的下邊緣而自流溢出。中空軸帶有反螺旋葉片，可將溢流的鋼球及粗礦塊返回磨機內。

技術參數

型號	筒體直徑 (mm)	筒體長度 (mm)	電機型號	電機功率 (kW)	長 (mm)	見 (mm)	高 (mm)	有效容積 (m³)	最大裝球量 (t)	重量 (kg)
MQY 0918	900	1800	Y225M-8	22	5080	2300	2015	0.9	1.66	6078
MQY 1212	1200	1200	Y225S-8	18.5	5788	2994	2540	1.14	2.4	11473
MQY 1224	1200	2400	YR280S-8	55	6112	2794	2540	2.28	3.8	12308
MQY 1515	1500	1500	JR115-8	60	5766	2945	2600	2.2	6.4	15424
MQY 1530	1500	3000	JR125-8	95	7979	2945	2600	5	10	18690
MQY 2122	2100	2200	JR128-8	155	8070	4840	3795	6.6	14	47800
MQY 2130	2100	3000	JR137-8	210	8870	4840	3795	9	20	47220
MQY 2136	2100	3600	JR137-8	210	9300	4840	3795	10.8	22	52010
MQY 2145	2100	4500	JR148-6	310	11029	4738.6	3300	13.5	23.8	58305
MQY 2430	2400	3000	JR1410-8	280	9710	4778	4120	12.1	23	65880
MQY 2721	2700	2100	JR1410-8	280	9400	5600	4700	10.7	24	63900
MQY 2736	2700	3600	TDMK400-32	400	13049	5800	4680	17.8	32	96570
MQY 2740	2700	4000	TDMK400-32	400	11850	5667	4496	20.4	40	78800
MQY 3231	3200	3100	TDMK630-36	630	12750	6760	5150	21.4	45	107660
MQY 3245	3200	4500	TDMK630-36	630	14356	7200	5152.5	32.8	65	130283
MQY 3254	3200	5400	TM1000-36/2600	1000	15800	6760	5200	37.2	73	121000
MQY 3645	3600	4500	TM1000-36/2600	1000	15000	7200	6326	41.8	76	135000
MQY 3650	3600	5000	TM1250-40/3250	1250	17157	7755	6326	46.4	86	145000
MQY 3660	3600	6000	TM1250-40/3250	1250	19000	7755	6326	55.7	102	154000
MQY 3690	3600	9000	TDMK1800-30	1800	28000	4600	5600	83	163	212000
MQY 3867	3800	6700	TDMK1600-30	1600	19000	8200	7100	70	130	186000
MQY 4067	4000	6700	TDMK1800-30	1800	15600	9600	7300	78	138	207000
MQY 4561	4500	6100	TDMK2200-30	2200	18200	10500	7600	93	151	238000

成功案例

鎢精礦原生產過程中，為追求較大處理量，二段磨礦流程采用的是格子型球磨機，最后發現產量不達標，且設備耗損嚴重，因此采用了鑫海的濕式溢流型球磨機。溢流型球磨機，不需要強制排礦，礦漿自動溢流，降低了設備耗損和能耗，出料粒度小，磨礦粒度合格率大幅提升，同時成本得到控制。
